Optički patch kabel

Što je optički patch kabel

Patch kabel od optičkih vlakana je kabel od optičkih vlakana koji je na svakom kraju zatvoren s konektorima koji omogućuju brzo i praktično povezivanje s telekomunikacijskom opremom. Ovo je poznato kao međusobno kabliranje.

Prednosti optičkog patch kabela

Brzina prijenosa
U usporedbi s bakrenim kabelima, patch kabeli s optičkim vlaknima imaju mnogo veću brzinu prijenosa. Brzina prijenosa je do 400Gbps za kabele s jednomodnim vlaknima i 100Gbps za kabele s višemodnim OM4 vlaknima.

Udaljenost prijenosa
Patch kabeli s optičkim vlaknima mogu se spojiti na uređaje koji su udaljeni jedan od drugog jer su napravljeni od optičkih vlakana koja se mogu prenositi vrlo daleko u zraku ili pod vodom. Na primjer, kabeli s višemodnim vlaknima mogu se produžiti do 2 kilometra, dok se kabeli s jednomodnim vlaknima mogu produljiti do 160 kilometara pod idealnim uvjetima.

Niska stopa prigušenja i visoka otpornost na buku
Patch kabeli od optičkih vlakana otporni su na elektromagnetske smetnje (EMI) i radiofrekvencijske smetnje (RFI). Osim toga, imaju najmanji gubitak prigušenja među svim vrstama kabelskih konektora, što ih čini pouzdanijima od bakrenih kabela.

Žice optičkog kabela su malene
Ima isti promjer kao ljudska kosa. Njihove mogućnosti prijenosa podataka znatno nadmašuju mogućnosti njihovih bakrenih analoga. Uobičajeni bakreni kabel četiri je puta širi i prenosi samo djelić podataka. Svjetlovodni kabel je lakši, fleksibilniji i zauzima manje prostora (i stoga je lakši za rukovanje). Dodatni prostor omogućuje značajnije hlađenje, pristupačniji pristup opremi na koju se povezuje i ugodniji dizajn.

Zašto odabrati nas?

Stručnost

Imamo tim stručnjaka koji posjeduju potrebne vještine i stručnost u svojim područjima za pružanje potrebnih usluga.

Korisnička podrška

Naš tim za korisničku podršku dostupan je 24 sata na dan kako bi odgovorio na sve nedoumice ili upite koje korisnici mogu imati.

Kvalitetne usluge

Našim klijentima nudimo proizvode ili usluge vrhunske kvalitete i predani smo isporuci iznad njihovih očekivanja.

Iskustvo

Imamo tim vrlo iskusnih profesionalaca koji vam nude stručne savjete i usluge kako bi vam pomogli da postignete svoje ciljeve.

Vrste i karakteristike kabela za spajanje optičkih vlakana

01/

LC sučelje
LC sučelje, četvrtasto, također se naziva mala četvrtasta usta, pričvršćeno zasunom utikača, spojeno na SFP modul optičkih vlakana, veličina pina je 1,25 mm, polovica SC, FC, male veličine, tako da se naširoko koristi pri instaliranju intenzivne opreme. Sučelje kabela LC optičkog vlakna općenito se koristi na optičkim kabelima od 1,6 mm/20mm i 30mm.

02/

SC sučelje
SC sučelje, četvrtasto, također se naziva i velikodušna četvrtasta usta, prihvaća tip plug-in-a, može ispuniti 1000 plug-in operacija, često se koristi kao konektor za povezivanje GBIC modula optičkih vlakana, ne treba se okretati, instalacija je brza i praktična, ali lako ispada, nestabilan je i koristi se. Izrađen je od inženjerskog plastičnog materijala i ima karakteristike otpornosti na visoke temperature i otpornosti na oksidaciju. Najviše se koristi na usmjerivačima i preklopnicima, a često je prikladan za općenite mreže.

03/

FC sučelje
FC sučelje, okruglo s navojem, pričvršćeno zateznicama. Metoda povezivanja je glomazna i zahtijeva dugo vremena, ali ima dug vijek trajanja i otporna je na prašinu. Uglavnom se koristi na ODF bočnom razdjelnom okviru.

04/

ST sučelje
ST sučelje, metalna kružna bajunetna struktura, bajunet je fiksiran nakon što se utikač umetne pola kruga, često se koristi u multimodnoj mrežnoj opremi (kao što je zgrada ili mreža kampusa). (Za 10Base-F vezu, konektor je obično ST tipa. Često se koristi u okvirima za distribuciju optičkih vlakana).

05/

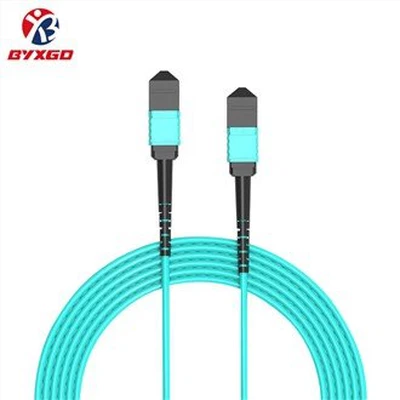

MPO/MTP sučelje
MPO/MTP sučelje, To je push-pull sučelje, jednostavno za korištenje, MTP je nadograđena verzija MPO-a i višejezgreni konektor. Ova vrsta sučelja uglavnom se koristi za povezivanje prijenosa velike brzine, kao što je razdjelnik optičkih vlakana, 40G, 100G, QSFP+ i druge aplikacije interne veze opreme optičkih primopredajnika, koje mogu ostvariti veze visoke gustoće između mrežnih uređaja.

06/

PC (fizički kontakt)
PC (Physical Contact), fizički kontakt. PC je mikro-sferično brušenje i poliranje, krajnja površina je ravna, tako da kontakt može smanjiti razmak umetanja i spajanja. Je najčešći način brušenja sučelja.

07/

UPC (ultra fizički kontakt)

UPC (Ultra Physical Contact), super fizička krajnja strana. Tehnološko poboljšanje napravljeno na bazi PC-a razlikuje se od PC-a po tome što su poliranje čeone strane i završna obrada površine UPC-a bolji.

08/

APC (fizički kontakt pod kutom)
APC (Angled Physical Contact), nagnuta površina je u fizičkom kontaktu. Kontaktna krajnja površina brušena je u nagnutu površinu od 8 stupnjeva, što može učinkovito smanjiti refleksiju svjetlosti i time smanjiti gubitak. APC ima najmanji povratni gubitak među tri metode mljevenja.

Patch kabel od optičkih vlakana dolazi u različitim vrstama omotača

Nevodljivi plenum optičkih vlakana (OFNP)
Ovi omotači su također otporni na plamen i imaju nisku proizvodnju dima što ih čini idealnim za mrežne aplikacije koje rade unutar zidova i zračnih plenuma bez cijevi.

Nizak dim bez halogena (LSZH)

Plašt koji usporava plamen idealan je za korištenje između podova i zgrada.

Polivinil klorid (PVC)

Čvrsta jakna otporna na abraziju, oksidaciju, koroziju i degradaciju. Dobro podnosi vremenske uvjete, što ga čini idealnim za vanjske kablove ili potrebe kabela dugog vijeka trajanja.

Oklopni kabel

Ovi omotači koriste dvostruku cijev i čelične rukave koji ne dopuštaju svjetlost i imaju visok pritisak gnječenja, što ih čini idealnim za podne kabele na koje glodavci mogu stati ili ih čak grickati.

Savijanje neosjetljivo

Ove jakne imaju mali radijus savijanja i veliku otpornost na gubitak ili oštećenje uzrokovano savijanjem. Ova vrsta patch kabela napravljena je za podatkovne centre i FTTH aplikacije i kabliranje visoke gustoće.

Primjene optičkih kabela i kabela za spajanje vlakana

Praktične aplikacije

Kada je u pitanju praktična primjena, optički kabeli i optički patch kabeli imaju mnogo različitih namjena i stoga su pouzdani u nekoliko situacija. Ovo je zapravo vrlo svestrana tehnologija i osmišljene su mnoge sjajne namjene koje su uvelike koristile ljudskoj civilizaciji diljem svijeta. Zahvaljujući fraxel tretmanima možemo neprestano ići naprijed kao civilizacija i pojedinci. Jedna od mnogih primjena ove tehnologije je unutarnje osvjetljenje tijekom stomatologije. To će uvelike olakšati stomatologu i pomoćnicima da završe posao s većim stupnjem točnosti iu kraćem vremenu. Mnogi su ljudi imali koristi od ovoga, a nitko ne može poreći koliko je ova tehnologija bila korisna za stomatologe diljem svijeta. Tehnologija optičkih vlakana bila je važna za uređaje za prijenos slike, kao što je u slučaju televizora i drugih sličnih oblika tehnologije. To je promijenilo način na koji ljudi žive pružajući im brzu i točnu upotrebu informacija putem vrlo velikog broja medija.

Svjetlovodne komunikacije

Dolazak komunikacija od optičkih vlakana zahvaljujući optičkim kabelima i spojnim kabelima od optičkih vlakana čini život u cijelom svijetu mnogo lakšim na nekoliko načina. Ne možemo podcijeniti značaj ove tehnologije i način na koji je odigrala svoj posao unutar stalnog rasta civilizacije i tehnološkog napretka. Zapravo čak su korišteni optički kabeli u kamkorderima koje su poslali na Mjesec. Ovaj jedinstveni podvig znači da će mnogo ljudi svjedočiti ovom povijesnom događaju u povijesti i diviti se korištenju ljudske domišljatosti u praktičnoj primjeni.

Telekomunikacijsko i računalno umrežavanje

Kabeli od optičkih vlakana i spojni kabeli od optičkih vlakana bili su bitni u dolasku telekomunikacijskih i računalnih mreža. Zahvaljujući činjenici da su vrlo fleksibilni i da se mogu spojiti u snopove kao kabeli, to je omogućilo tehnologiji da napreduje do razine koja je danas postignuta i približava se istinskom potencijalu.

Vodič za odabir kabela za spajanje optičkih vlakana

Odaberite pravu vrstu priključka
Optički patch kabel završava se na oba kraja konektorom za optičko vlakno, kao što je LC konektor, SC konektor, ST konektor, FC konektor ili MPO/MTP konektor. Za priključivanje različitih uređaja koriste se različiti priključci. Ako su priključci uređaja na oba kraja isti, možemo koristiti kabele za spajanje optičkih vlakana s istim tipom konektora na oba kraja, kao što su LC LC kabeli, SC SC kabel za spajanje vlakana, ST ST kabel za spajanje vlakana ili MPO- MPO patch kabeli. Ako želite spojiti uređaje s različitim priključcima, možda će vam odgovarati kabeli s optičkim vlaknima s različitim vrstama konektora na oba kraja, poput LC SC kabela s vlaknima, LC na ST kabela s vlaknima ili SC na ST kabela s vlaknima.

Odaberite pravu vrstu poliranja konektora
Osim odabira prave vrste konektora, također morate odabrati pravu vrstu poliranja konektora, bilo da je ista vrsta poliranja iste vrste konektora ili različite vrste poliranja različitih vrsta konektora na oba kraja, kao što je SC APC vlaknasti patch kabel, SC /APC na LC patch kabel. Gubitak APC konektora manji je od UPC konektora. Obično je optička izvedba APC konektora bolja od UPC konektora. APC konektori naširoko se koriste u aplikacijama kao što su FTTx, pasivna optička mreža (PON) i multipleksiranje valnih duljina (WDM) koje su osjetljivije na povratne gubitke. Ali APC konektor je obično skuplji od UPC konektora. S onim aplikacijama koje zahtijevaju visokoprecizno signaliziranje optičkim vlaknima, APC bi trebao biti prvi u razmatranju, ali manje osjetljivi digitalni sustavi će raditi jednako dobro koristeći UPC.

Odaberite single-mode ili multimode kabel?
Patch kabel od optičkih vlakana ima dva načina širenja: multi-mode i single-mode. Patch kabel s jednomodnim vlaknima koristi 9/125um staklena vlakna. Dizajniran je za prijenos jedne zrake ili vrste svjetlosti kao nositelja i koristi se za prijenos signala na velike udaljenosti. Patch kabel s višemodnim vlaknima obično koristi 50/125um ili 62,5/125um staklena vlakna. Može nositi više svjetlosnih zraka ili modova, svaki pod malo drugačijim kutom refleksije unutar jezgre optičkog vlakna. Višemodni kabeli od optičkih vlakana koriste se za relativno kratke udaljenosti jer se modovi raspršuju na veće duljine. Tipični jednomodni optički prespojni kabel koristi žuti kabel, a višemodni optički prespojni kabel koristi narančasti ili plavi kabel.

Odaberite simplex ili duplex tip kabela?
Trebate li simplex ili duplex optičke spojne kabele? Postoji samo jedna nit staklenog ili plastičnog vlakna u jednostavnom kabelu za spajanje optičkih vlakana. Često se koristi tamo gdje je između uređaja potrebna samo jedna linija za prijenos i/ili prijem. Jednostavni spojni kabel od optičkih vlakana ima samo jedan konektor od optičkih vlakana na svakom kraju, često se koristi za dvosmjerne (BiDi) primopredajnike od optičkih vlakana. Duplex fiber patch kabel sastoji se od dvije niti staklenih ili plastičnih vlakana koja se obično nalaze u čvrstom puferiranom i omotanom "zipcord" konstrukcijskom formatu. Duplex vlakno se najčešće koristi za duplex komunikaciju između uređaja gdje je potreban istovremeni i odvojeni prijenos i prijem. Duplex fiber patch kabeli koriste se za uobičajene primopredajnike. Jednostruki i dupleks vlaknasti patch kabeli dostupni su u jednostrukom i višenačinskom načinu rada.

Odaberite pravi omotač kabela
Obično postoje tri vrste kabelskog omotača: polivinil klorid (PVC), niskodimni nula halogeni (LSZH) i nevodljivi plenum od optičkih vlakana (OFNP). Možete vidjeti značajke na slici ispod i odabrati pravu za svoju mrežu.

Održavanje optičkog patch kabela

Čistoća optičkog patch kabela

Prema industrijskim stručnjacima, čistoća igra ključnu ulogu u integritetu mreža optičkih vlakana. U svjetlu rezultata raznih istraživanja, sa sigurnošću možemo reći da je kontaminacija najveći čimbenik rizika kada su u pitanju svjetlovodne mreže. To je zato što se komunikacijsko svjetlo optičkih vlakana koristi za prijenos signala. Nažalost, svjetlost mogu lako presresti čvrste čestice što rezultira djelomičnim ili potpunim zaustavljanjem protoka informacija preko veze. Ovdje je važno razumjeti da se morate pridržavati uputa dobavljača dok planirate aktivnosti čišćenja optičkih konektora.

Alati za održavanje kabela s optičkim vlaknima

Od veće je važnosti osigurati urednu i čistu infrastrukturu optičkih vlakana. Čišćenje postojećih, pa čak i novih kabela za spajanje vlakana prije instalacije ili umetanja u spojnicu vlakana je važno. Postoje razne vrste alata za održavanje optičkih kabela dostupnih na tržištu i pomoću tih alata možete održavati svoju fizičku mrežu u optimalnom stanju.

Maramice

Čišćenje konektora optičkih vlakana maramicama vrlo je jednostavna i jednostavna metoda. Na tržištu su dostupne i suhe maramice i IPA maramice. Vjerujemo da su prethodno zasićene maramice bolje jer svaka jedinica ovih maramica dolazi natopljena odgovarajućom količinom otopine za čišćenje. S druge strane, rukovanje i korištenje suhih maramica nije tako jednostavno kao prethodno zasićenih maramica i kod ovih maramica se otopina za čišćenje mora nabaviti zasebno.

Kaseta za čišćenje i traka

Kaseta i vrpca za čišćenje smatraju se dobrom alternativom rješenjima za čišćenje na bazi alkohola i drugim rješenjima za čišćenje. Ova vrsta čistača dolazi s sredstvima za čišćenje sobne kvalitete koja mogu učinkovito ukloniti prljavštinu, masnoću, ulje, ostatke i prašinu sa spojnih krajeva. Konstrukcija ovih čistača protiv ogrebotina osigurava sigurnost vlakana. Medij za čišćenje ostaje nekontaminiran jer ostaje prekriven kada se ne koristi.

Brisevi

Brisevi nude osnovnu razinu čišćenja. Možete koristiti štapiće za čišćenje krajeva kontaktora, adaptera i prstenova. Brisevi rade dobro i nude pristup teškim područjima.

Sredstva za čišćenje ferula

Čistači ferula jednostavni su strojevi koji nude čišćenje konektora putem mehanizma koji se lako može pokrenuti pritiskom. Produljivi vrh čistača prstena omogućuje pristup teško dostupnim područjima udubljenih konektora. Ova sredstva za čišćenje dizajnirana su kako bi osigurala maksimalnu učinkovitost protiv širokog spektra onečišćenja. Za optimalno čišćenje možete okrenuti čistač prstena za 180 stupnjeva.

Optički mikroskop

Optički mikroskop dolazi u različitim veličinama i oblicima. Konektori ovih mikroskopa mogu se jednostavno prilagoditi vrsti konektora optičkog vlakna koji se pregledava. Kada gledate kroz optički mikroskop trebali biste tražiti vidljive znakove onečišćenja kao što su prljavština, prašina, ulje itd. Nakon čišćenja konektora, trebali biste vidjeti čistu, pravilnu i savršenu površinu.

Naš certifikat

Postavljena pitanja

P: Koja je najveća duljina spojnog kabela od optičkih vlakana?

O: Iako na najveću udaljenost optičkog kabela utječu i prigušenje i disperzija, za većinu primjena maksimalna udaljenost bilo koje vrste optičkog kabela je oko 62,14 milja (100 kilometara). Međutim, neke primjene zahtijevaju veće udaljenosti.

P: Čemu služi optički patch kabel?

O: Patch kabel, patch cord ili patch lead je električni ili optički kabel koji se koristi za povezivanje ("patch in") jednog elektroničkog ili optičkog uređaja s drugim radi usmjeravanja signala. Uređaji različitih vrsta (npr. preklopnik spojen na računalo ili preklopnik na usmjerivač) povezuju se patch kabelima.

P: Kako se koristi patch kabel?

O: Patch kabeli se obično koriste za povezivanje tradicionalnih uređaja kao što su telefoni i audio/video oprema na izvore napajanja. Ali mogu se koristiti i kao Ethernet kabeli koji se obično koriste za povezivanje uređaja unutar lokalne mreže, poput osobnih računala, usmjerivača i preklopnika.

P: Koji je domet patch kabela?

O: Patch kabeli od optičkih vlakana klasificirani su prema udaljenosti. Jednomodni kabeli koriste se za velike udaljenosti, a višemodni kabeli za kratke udaljenosti. Višemodni kabeli OM4 i OM5 mogu prenositi signale do 550 metara do 2000 metara. S druge strane jednomodno vlakno OS2 može prenositi signal 100 km ili više.

P: Koja je razlika između optičkog kabela i optičkog spojnog kabela?

O: Patch kabel od optičkih vlakana je optički kabel fiksne veličine s dva bočna RF konektora, dok optički kabel ima samo jedan bočni RF konektor. Ovo je bitna razlika između strukture spojnog kabela s optičkim vlaknima i spojnice s optičkim vlaknima.

P: Je li duljina optičkog kabela važna?

O: Drugi ključni faktor za kvalitetu signala je udaljenost kabela. Što dalje signal mora putovati, to će više degradirati dok stigne od točke A do točke B.

P: Koje su različite vrste spojnih kabela od optičkih vlakana?

O: Patch kabeli od optičkih vlakana mogu se podijeliti na FC, ST, SC, LC, MU, E2000, MTRJ, SMA, MPO/MTP itd., prema klasifikaciji konektora. Slijedi detaljan uvod u najčešće korištene prespojne kabele s optičkim vlaknima: FC konektor: FC konektori jedan su od najčešćih uređaja za povezivanje jednomodnih mreža.

P: Koja je klasifikacija prespojnih kabela od optičkih vlakana?

O: Standardi dizajna konektora uključuju FC, SC, ST, LC, MTRJ, MPO, MU, SMA, FDDI, E2000, DIN4 i D4. Kabeli se klasificiraju prema konektorima na oba kraja kabela; neke od najčešćih konfiguracija kabela uključuju FC–FC, FC–SC, FC–LC, FC–ST, SC–SC i SC–ST.

P: Kako organizirati patch kabele?

O: Jedan uobičajeni način koji se koristi za organiziranje patcha je da se rack podijeli i pola patch kabela usmjeri udesno, a drugu polovicu ulijevo. Ovo dijeli volumen svih patch kabela na dvije bočne strane stalka. Još jedno važno pitanje je pribor koji će vam pomoći da sve bude organizirano.

P: Koja je razlika između patch panela i patch kabela?

O: Patch panel koristi patch kabel, neku vrstu kratkospojnog kabela, za stvaranje svake međupovezivanja između prekinutog patch panela i mrežnog uređaja, kao što je Ethernet preklopnik, usmjerivač ili vatrozid. Patch panel olakšava preuređivanje strujnih krugova i uređaja pomicanjem patch kabela između mrežnih uređaja.

P: Koji je drugi naziv za patch kabel?

O: Patch kabel ili patch kabel vrsta je kabela koji povezuje dva uređaja radi razmjene podataka. To je ravni kabel s konektorima na svakom kraju, a obično se koristi za kratke veze između dva uređaja. Patch kabeli se obično nazivaju "trakasti kabeli" zbog svoje ravne i tanke konstrukcije.

P: Koja je razlika između zelenih i plavih patch kabela?

O: Plavi jednomodni konektori imaju UPC (ultra fizički kontakt) fiber endface, dok zeleni singlemode konektori imaju APC (angled fizički kontakt) fiber endface. I da, važno je razumjeti razliku – posebno kada je u pitanju testiranje.

P: Kako radi patch panel od optičkih vlakana?

O: Njegova osnovna konstrukcija sastoji se od niza priključaka gdje je svaki priključak povezan s drugim patch kabelom koji je povezan s optičkom opremom smještenom negdje drugdje u zgradi. Adapterska ploča pruža sučelje za vanjske i unutarnje priključke kućišta.

P: Koji su nedostaci patch kabela?

O: Jedna stvar koju treba napomenuti je da se patch kabel može koristiti kao Ethernet kabel. Međutim, predmetni kabel prikladan je samo za pokrivanje kratkih udaljenosti. Patch kabelima nedostaje odgovarajuća fleksibilnost i pod utjecajem su velikog prigušenja.

P: Koja je razlika između LC i SC patch kabela?

O: Veličina: LC konektor je upola manji od SC konektora (1,25 mm u odnosu na 2,5 mm), što ga čini popularnim izborom za poslovna okruženja gdje je broj veza po području veći, a gustoća veza u području može biti važan faktor u donošenju odluka i analizi troškova.

P: Je li patch kabel Ethernet kabel?

O: Patch kabeli su kraći i koriste se za povezivanje uređaja u neposrednoj blizini, poput računala i usmjerivača na stolu. Ethernet kabeli su duži i povezuju uređaje koji su udaljeniji, poput usmjerivača i preklopnika u različitim sobama.

P: Koja su ograničenja optičkog kabela?

O: Dva su osnovna ograničenja koja ima optičko vlakno. Prvi je stvarni gubitak svjetlosti dok putuje kroz vlakno, a drugi je maksimalno ograničenje propusnosti signala koji se mogu prenositi.

P: Koliko su optički kabeli osjetljivi?

O: Je li optički kabel lomljiv? Optička vlakna komunikacijske kvalitete vrlo su osjetljiva na savijanje, udarce i napetost. Te sile mogu odmah nepovoljno utjecati na optičku izvedbu vlakana i također mogu smanjiti očekivani životni vijek kroz mehanizme makro i mikro savijanja.

P: Koje je boje spojni kabel od optičkih vlakana?

O: Standardni višemodni OM1/OM2 vlaknasti patch kabeli obično su obojeni u bež ili crnu boju, dok su OM3 i OM4 vodene i magenta boje. Za single mode UPC standard je plava, dok se za single mode APC završetke koriste zeleni konektori za vlakna.

P: Koja je razlika između spojnih kabela s jednostavnim i dupleks vlaknima?

O: Simplex optički kabeli, također poznati kao jednožilni, imaju samo jedno vlakno. Na jednom kraju je odašiljač, a na drugom kraju je prijemnik. Oni nisu reverzibilni. Duplex optički kabeli imali su dva vlakna spojena tankom mrežom ili "zipcord" konstrukcijom.
