GYXTW optički kabel

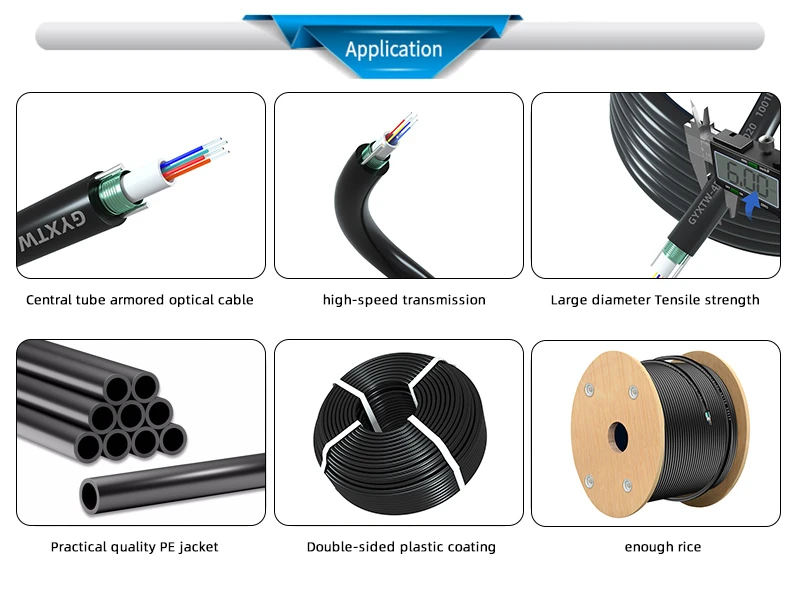

GYXTW je kabel od optičkih vlakana za vanjsku upotrebu prikladan za kanalske i zračne primjene. Isporučujemo GYXTW optički kabel od 2 jezgre vlakana do 24 jezgre vlakana. Dostupni su i jednomodni i višemodni tipovi. Optički kabel GYXTW, 2~12 vlakana, središnja labava cijev ispunjena želeom i vlaknima, čelična traka obložena kopolimerom, dvije paralelne čelične žice 1,2 mm, PE vanjski omotač, G652D SM vlakno, detaljna specifikacija na vaš zahtjev.

Specifikacija proizvoda

Struktura i parametri kabela

Vlakno računati	Cijev promjer	Čelična žica promjer	Debljina plašta (nominalno*)	Ukupni promjer (nominalno**)	Težina (cca.)
Vlakno računati	mm	mm	mm	mm	kg/km
6	2.5	1.0	2.3	8.4	73
12	3.0	1.0	2.3	8.9	81

* Nazivna debljina plašta može imati toleranciju od 0,2 mm.

* Nazivni ukupni promjer može imati toleranciju od 0,2 mm.

Izvedba kabliranih optičkih vlakana

Izvedba kabliranih optičkih vlakana (ITU-T Rec. G.652D)

Artikal	Specifikacija
Vrsta vlakana	Jednostruki način rada
Vlaknasti materijal	Dopirani silicij
Koeficijent prigušenja @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	Manje od ili jednako 0,36 dB/km Manje od ili jednako 0,35 dB/km Manje od ili jednako 0,22 dB/km Manje od ili jednako 0,25 dB/km
Točkasti diskontinuitet	Manje od ili jednako 0,05 dB
Valna duljina prekida kabela	Manje ili jednako 1260 nm
Valna duljina nulte disperzije	1300 ~ 1324 nm
Nagib nulte disperzije	Manje od ili jednako 0,092 ps/(nm².km)
Kromatska disperzija @ 1288 ~ 1339 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	Manje od ili jednako 3,5 ps/(nm. km) Manje od ili jednako 5,3 ps/(nm. km) Manje od ili jednako 18 ps/(nm. km) Manje od ili jednako 22 ps/(nm. km)
PMD	Manje od ili jednako 0,2 ps/km½
Promjer modnog polja @ 1310 nm	(8,6~9,5)±0,6 um
Pogreška koncentričnosti jezgre / obloge	Manje od ili jednako 0,6 um
Promjer obloge	125.0 ± 1 um
Necirkularnost obloge	Manje od ili jednako 1.0 posto
Promjer primarne prevlake	245 ± 10 um
Razina ispitivanja dokaza	100 kpsi (=0.69 Gpa), 1 posto
Ovisnost o temperaturi 0 stupanj ~ plus 70 stupnjeva @ 1310 i 1550 nm	Manje od ili jednako 0,1 dB/km

Radijus savijanja kabela:

10 x promjer kabela (statički)

20 x promjer kabela (dinamički)

Raspon temperature primjene

Raspon radne temperature	-40 stupnjeva do plus 60 stupnjeva
Temperaturni raspon skladištenja/transporta	-40 stupnjeva do plus 60 stupnjeva
Raspon temperature ugradnje	-20 stupnjeva do plus 50 stupnjeva

Pakiranje

Svaka pojedinačna duljina kabela namotana je na željezni stalak-drveni kompozit ili bubanj od čistog drveta.

Standardna duljina bačve je 2000m ±2 posto, ili se može isporučiti prema zahtjevu kupca, ali ne duže od

6000m sa tolerancijom.

Prekriven plastičnom međuspremnicom.

Zatvorena jakim drvenim letvama.

Najmanje 1 m unutarnjeg kraja kabela treba biti rezerviran za ispitivanje.
