GYTA53 vanjski optički kabel
Struktura GYTA53 optičkog kabela sastoji se u tome da je optičko vlakno od 250 μm obloženo u labavu cijev izrađenu od materijala visokog modula, a labava cijev je ispunjena vodootpornim spojem. Središte jezgre kabela je jezgra ojačana metalom. Za neke kabele s optičkim vlaknima, sloj polietilena (PE) treba ekstrudirati izvan jezgre ojačane metalom. Labava cijev (i uže za punjenje) uvija se oko središnje armaturne jezgre kako bi se formirala kompaktna i okrugla jezgra kabela, a praznine u jezgri kabela ispunjavaju se punilima koja blokiraju vodu. Plastificirana aluminijska traka (APL) je uzdužno omotana i zatim ekstrudirana sa slojem polietilenskog unutarnjeg omotača. Dvostrana plastificirana čelična traka (PSP) je uzdužno omotana i zatim ekstrudirana s polietilenskim omotačem kako bi se oblikovali kabeli.
Specifikacija proizvoda
Struktura i parametri kabela
Vrsta vlakana | G.652D(9/125) |
Labava cijev | PBT labava cijev |
Prigušenje @ 1310nm | Manje od ili jednako 0,36 dB/km |
Prigušenje @ 1550nm | Manje od ili jednako 0,22 dB/km |
Raspon temperature | Prijevoz/Rad -40~ plus 70 stupnjeva |
Standardi:
GYTA53 kabel u skladu je sa standardom YD/T901-2001 kao i IEC60794-1
Temperatura skladištenja/radna: -40 stupnjeva do plus 70 stupnjeva
Izvedba kabliranih optičkih vlakana
Tehnički podaci:
Optičke karakteristike | G.652 | G.655 | 50/125μm | 62.5/125μm | |
Prigušenje (plus 20 stupnjeva) | '@850nm | Manje od ili jednako 3.0 dB/km | Manje od ili jednako 3.0 dB/km | ||
'@1300nm | Manje od ili jednako 1.0 dB/km | Manje od ili jednako 1.0 dB/km | |||
'@1310nm | Manje od ili jednako 0,36 dB/km | Manje od ili jednako 0,40 dB/km | |||
'@1550nm | Manje od ili jednako 0,22 dB/km | Manje od ili jednako 0,23 dB/km | |||
Širina pojasa (klasa A) | '@850nm | Veći ili jednak 500 MHz·km | Veći ili jednak 200 MHz·km | ||
'@1300nm | Veći ili jednak 1000 MHz·km | Veći ili jednak 600 MHz·km | |||
Numerička apertura | {{0}}.200±0.015NA | {{0}}.275±0.015NA | |||
Valna duljina prekida kabela λcc | Manje od ili jednako 1260nm | Manje od ili jednako 1480nm |
Vrsta kabela | Broj vlakana | cijevi | punila | Težina kabela kg/km | Vlačna čvrstoća | Otpornost na drobljenje | Radijus savijanja |
Dugo/kratko N | Dugo/kratkotrajno N/100 mm | Statički/Dinamički mm | |||||
GYTA53 | 2~6 | 1 | 7 | 255 | kratkoročno | 1000/3000 | 10D/20D |
GYTA53 | 8~12 | 2 | 6 | 255 | 600N i duž | 1000/3000 | 10D/20D |
GYTA53 | 14-18 | 3 | 5 | 255 | izraz 1500N odn | 1000/3000 | 10D/20D |
GYTA53 | 20-24 | 4 | 4 | 255 | uzmi Maxa. | 1000/3000 | 10D/20D |
GYTA53 | 26-30 | 5 | 3 | 255 | vrijednost u 1KM | 1000/3000 | 10D/20D |
GYTA53 | 32-36 | 6 | 2 | 255 | težina | 1000/3000 | 10D/20D |
GYTA53 | 38-42 | 7 | 1 | 255 | 1000/3000 | 10D/20D | |
GYTA53 | 44-48 | 8 | 0 | 255 | 1000/3000 | 10D/20D | |
GYTA53 | 50-60 | 5 | 3 | 320 | 1000/3000 | 10D/20D | |
GYTA53 | 62-72 | 6 | 2 | 320 | 1000/3000 | 10D/20D | |
GYTA53 | 74-84 | 7 | 1 | 320 | 1000/3000 | 10D/20D | |
GYTA53 | 86-96 | 8 | 0 | 320 | 1000/3000 | 10D/20D | |
GYTA53 | 98-108 | 9 | 1 | 380 | 1000/3000 | 10D/20D | |
GYTA53 | 110-120 | 10 | 0 | 380 | 1000/3000 | 10D/20D | |
GYTA53 | 122-132 | 11 | 1 | 415 | 1000/3000 | 10D/20D | |
GYTA53 | 134-144 | 12 | 0 | 415 | 1000/3000 | 10D/20D | |
Temperatura skladištenja/radna: -40 stupnjeva do plus 70 stupnjeva | |||||||
Pakiranje

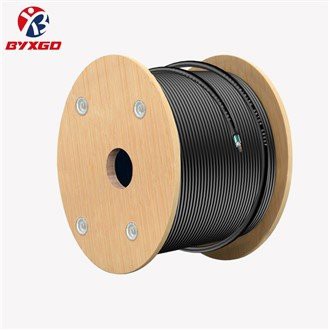

Svaka pojedinačna duljina kabela namotana je na željezni stalak-drveni kompozit ili bubanj od čistog drveta.
Standardna duljina bačve je 2000m ±2 posto, ili se može isporučiti prema zahtjevu kupca, ali ne duže od
6000m sa tolerancijom.
Prekriven plastičnom međuspremnicom.
Zatvorena jakim drvenim letvama.
Najmanje 1 m unutarnjeg kraja kabela treba biti rezerviran za ispitivanje.
Značajka
* Čvrstoća čelične žice za zaštitu cijevi od vlakana čelične trake oklop.
* Dobra otpornost na ultraljubičasto zračenje.
* Dobra otpornost na vlagu.
Primjena
QA&QC
Skladištenje, rukovanje i transport
Strateški partner s Babaolu
3.800 kupaca iz više od 70 zemalja u proteklih 10 godina.
